Eigenbau-Kleindrehmaschine von Herrn Ralph Haust

Self made watchmakers lathe from Mr. Ralph Haust

das copyright für diese Fotos liegt bei Ralph Haust!

Am rechten Bildrand ist der seitlich verschiebbare Reitstock zu erkennen.

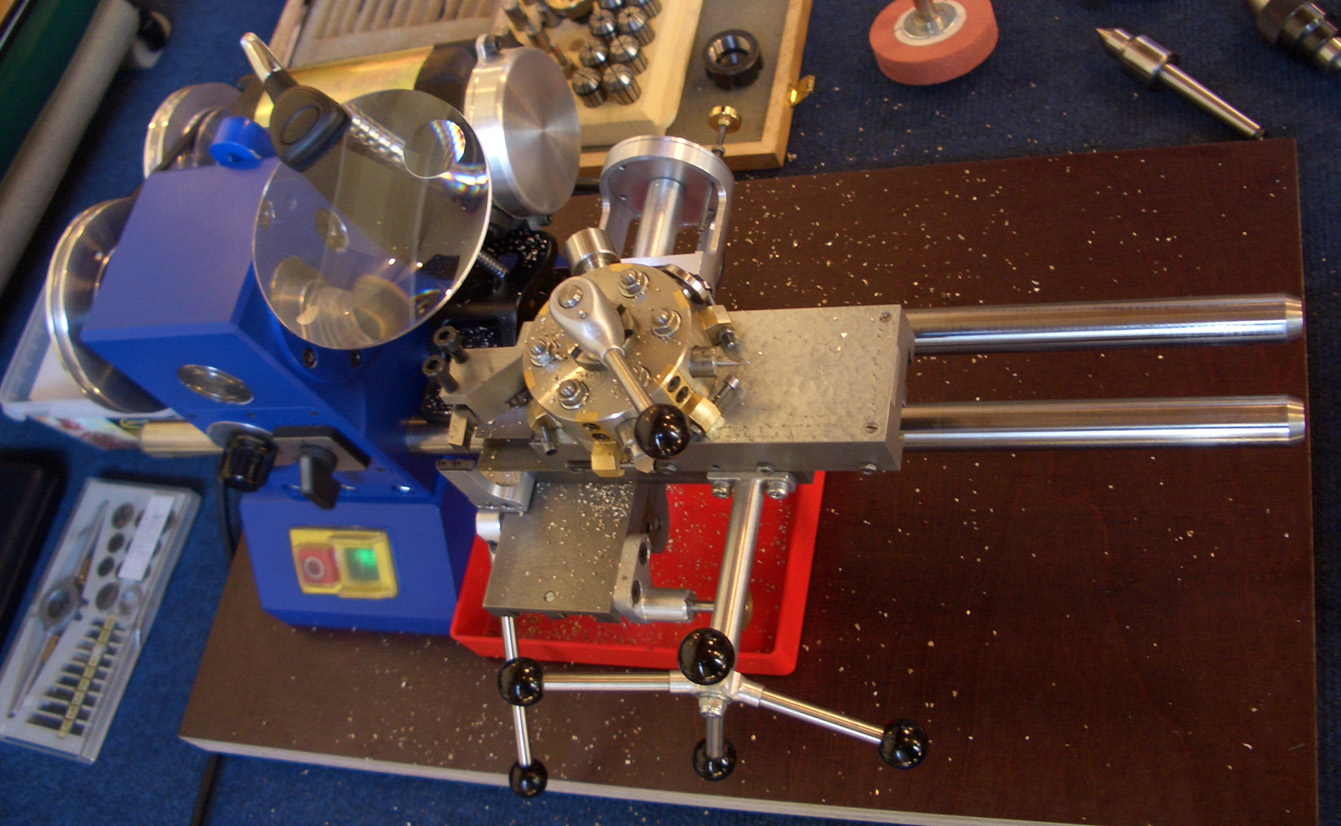

Oben rechts erkenne ich den Grundkörper für einen Schnellwechsel-Stahlhalter!

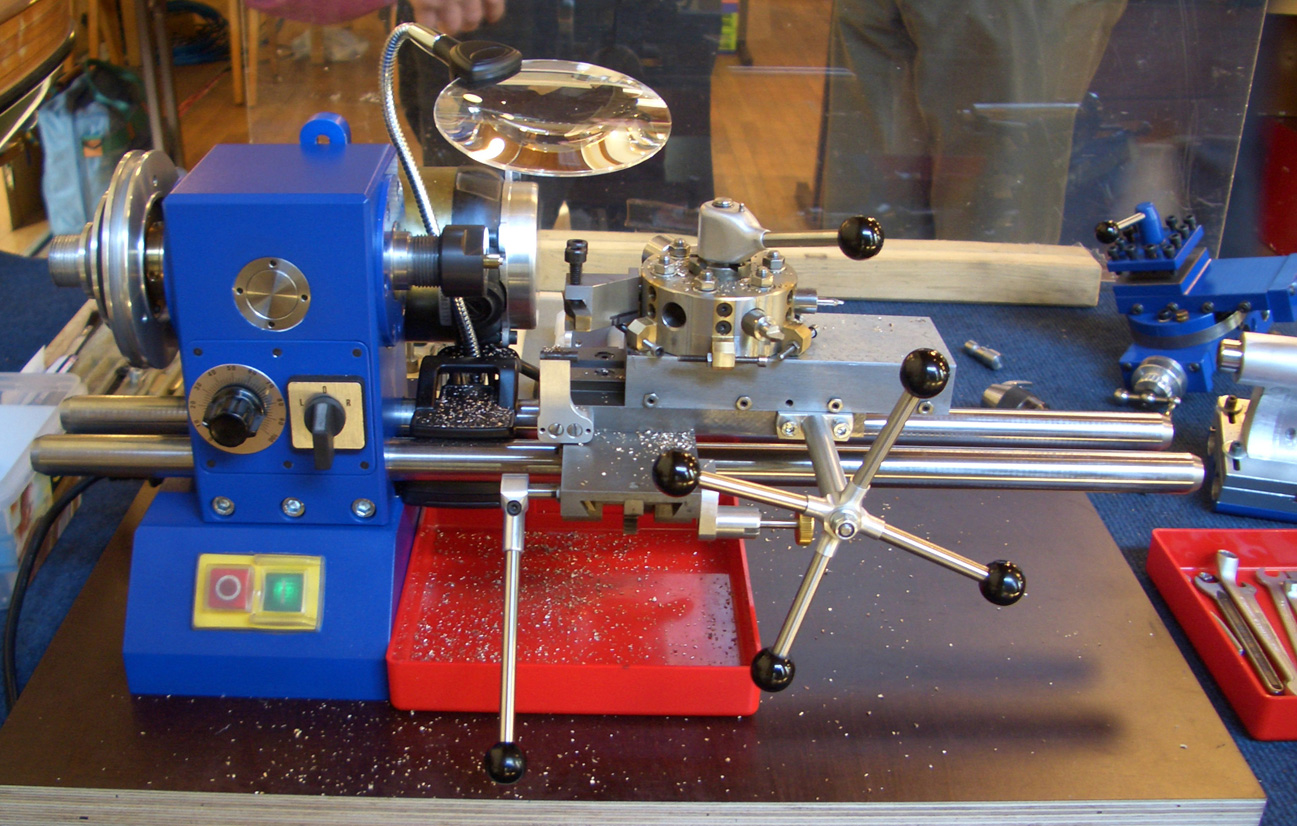

Die Maschine ist gar mit einer großem Lupe ausgerüstet.

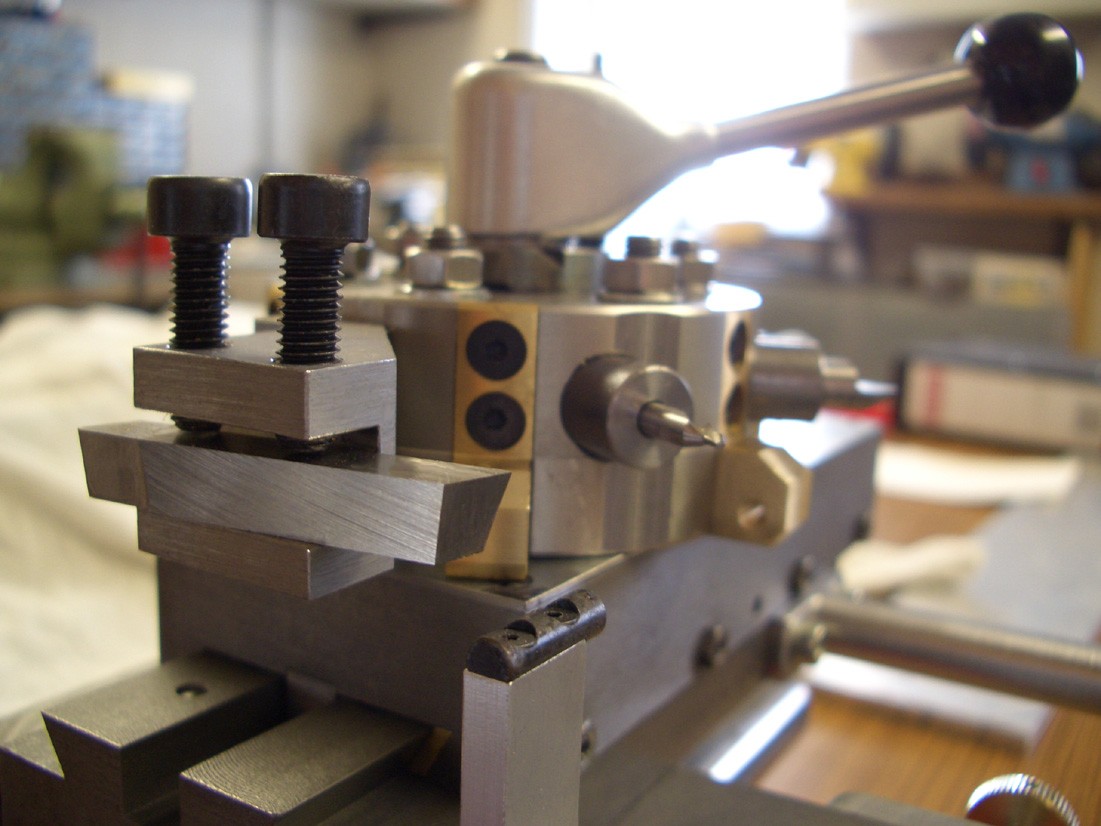

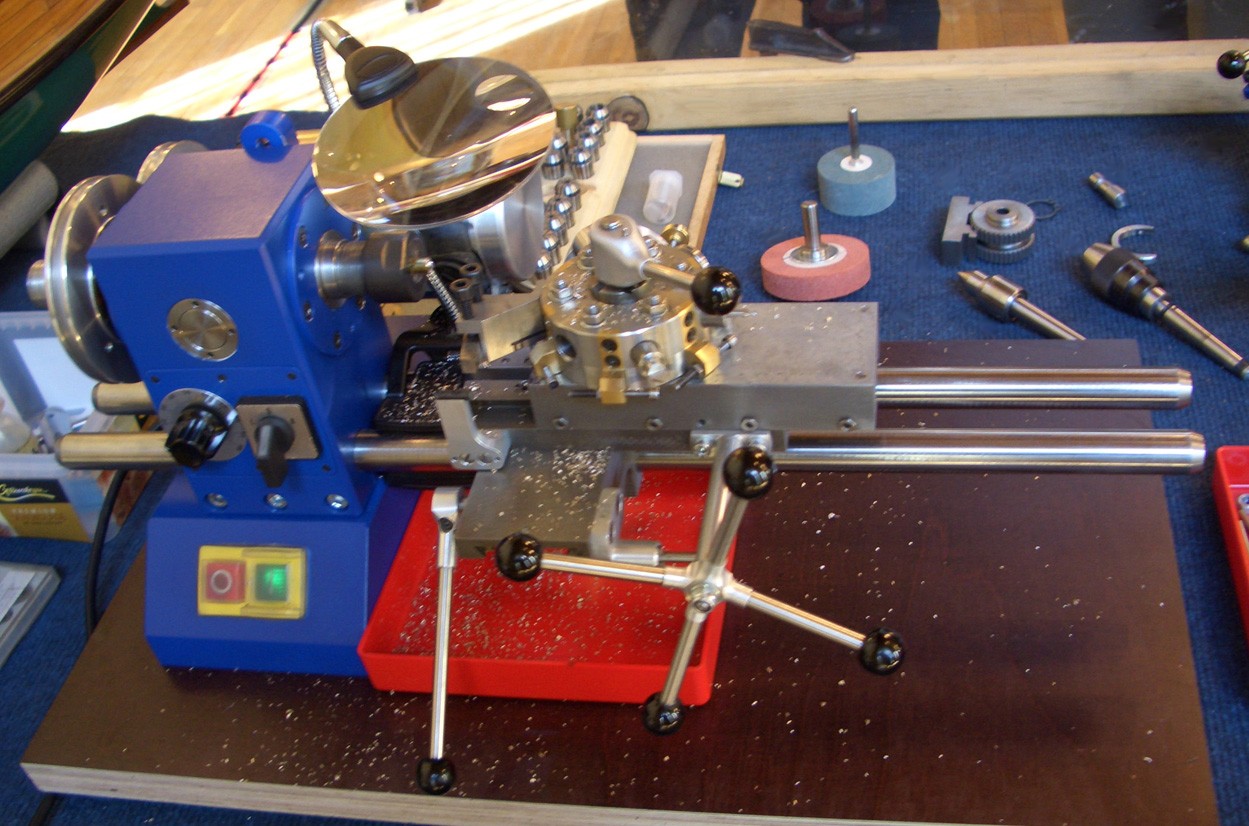

Ein Stahlhalter im Revolverkopf.

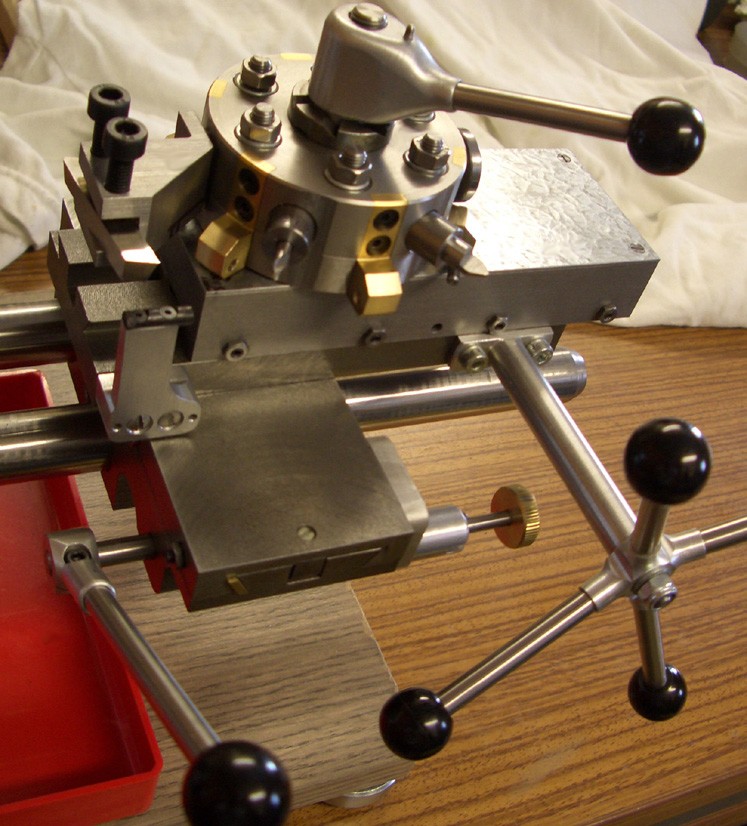

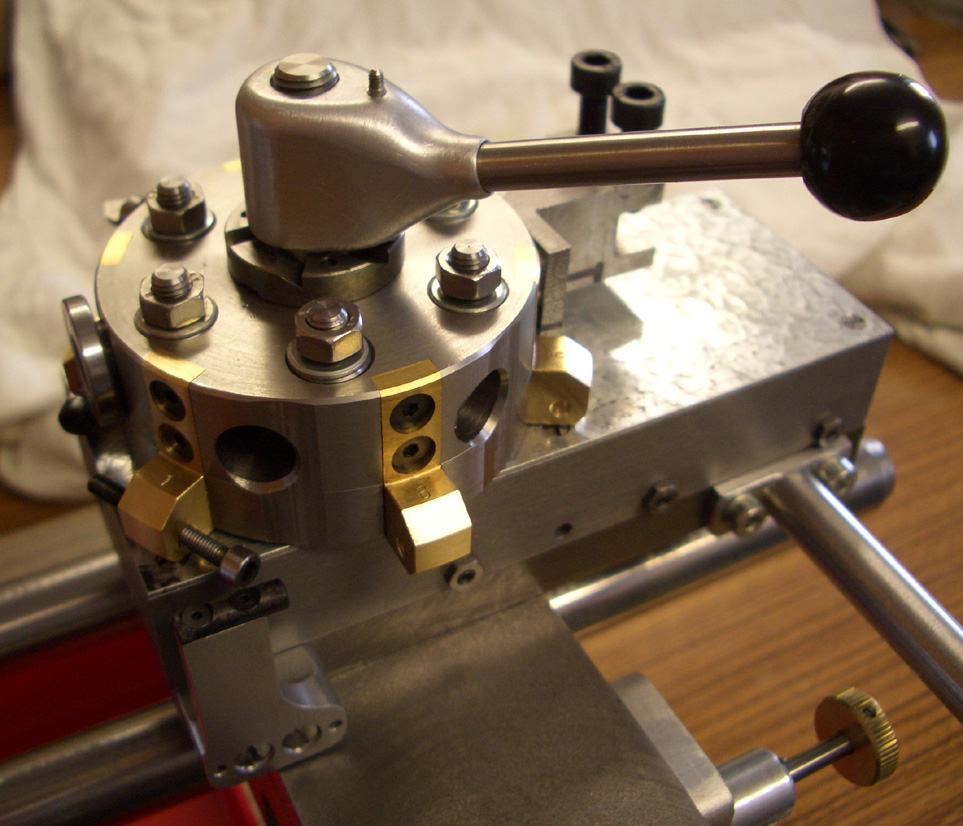

Der Revolverkopf hat für jede der sechs Stellungen eine Einstellschraube.

Für die Fahrt des Revolverkopf-Schlittens sorgt ein großer Sterngriff.

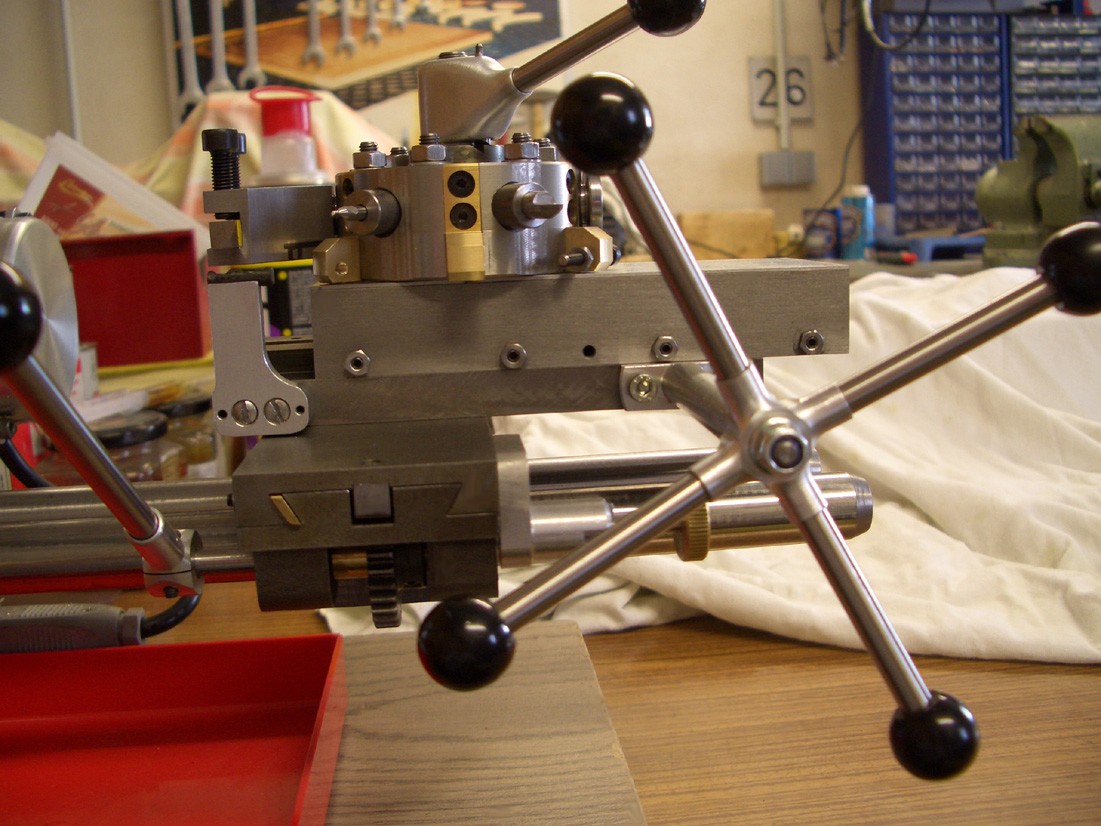

Unten erkennt man Ritzel und eingebaute Zahnstange für die Querfahrt, die ebenfalls mit einem Hebel betätigt wird.

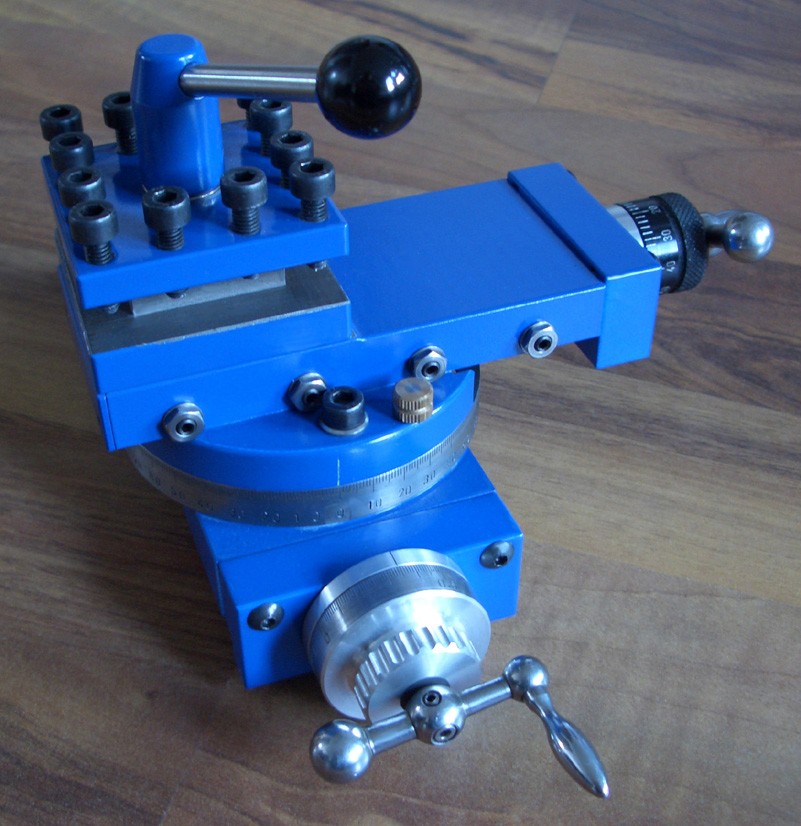

Der Vierstahlhalter hat sinnvoll zwölf Klemmschrauben.

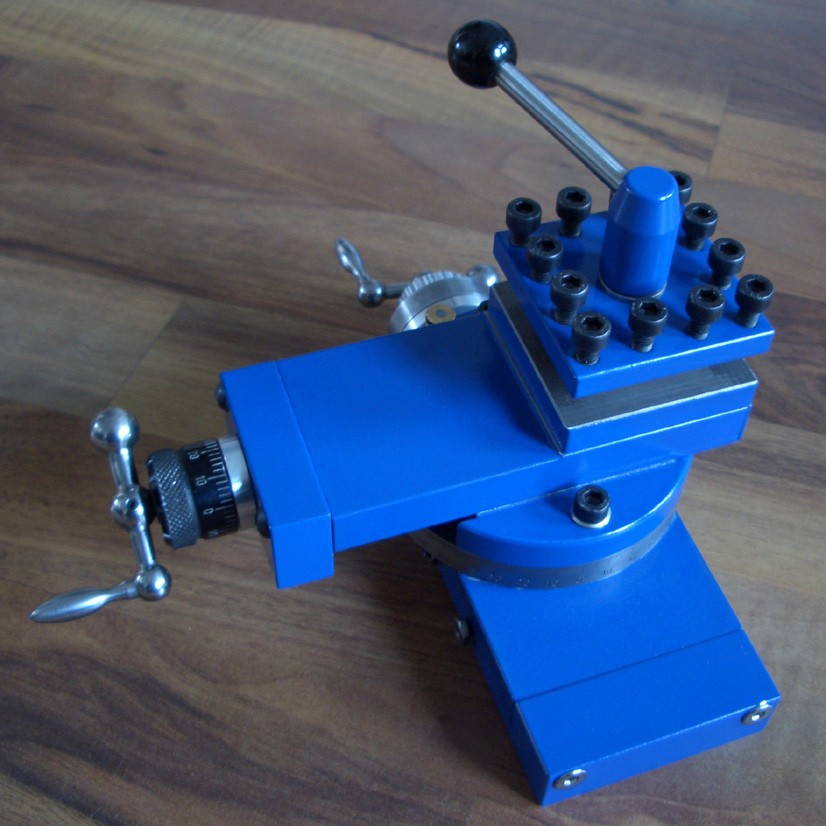

Mir wäre der Verfahrweg dieses Obersupports zu kurz. Dagegen gefallen mir die großen Skalenringe und die Null-Verstiftung der Grad-Verstellung des Obersupports.
